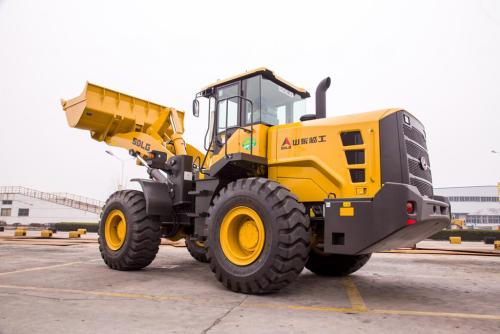

裝載機的工作裝置-裝載機培訓 工作裝置由鏟斗、動臂、橫梁、支撐、搖臂、拉桿等組成。各構件之間由鉸銷聯接，有相對轉動。為了增強搖臂、支撐的剛度，在搖臂及支撐之間有筋板連接，在計算時，可以將其視為一體。動臂上鉸點與裝載機前車架鉸接，中部鉸點與舉臂油缸鉸接；搖臂上鉸點與翻斗油缸鉸接。用MARC對其做有限元靜力分析中，認為工作裝置各鉸接處沒有相對轉動。動臂是工作裝置的主要受力部件，其截面形狀為矩形；又因其長、寬方向遠大于厚度方向，故可以用板殼元對動臂進行離散。橫梁截面為箱形，為焊接結構。搖臂和支撐也是焊接結構，其焊接板的截面均為矩形�？紤]各構件的厚度遠小于其它兩個方向的厚度，可以認為均為板類零件。
|
